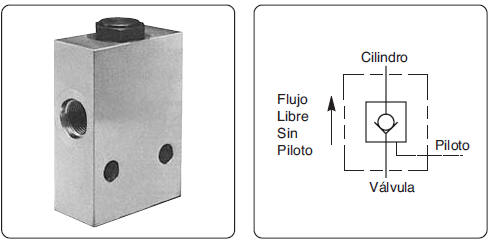

Válvulas Direccionales con montajes CETOP: 3, 5, 5H, 8, 10, Válvulas para Control de Presión,, montaje en línea, Montaje Manifold, Puertos NPT y SAE, Mana pack (Manifolds y Subplates), Válvulas Direccionales Electrónicas, Flange Valves, Válvulas de Cartucho.
• Cabeza giratoria esférica para fuga baja: • El “D” Ring elimina anillos de sello de respaldo.
• Construcción de cuerpo de acero acabado áspero. Flujo Máximo 56 LPM (15 GPM). Máxima Presión en la Entrada 350 Bar (5000 PSI).
Fuga a través de la Check 150 SSU (32cST) 2 gotas/min (.13 cc/min).
Fuga a través del Piloto del Pistón (Sin Sellos) 312 cc/min 0.3 LPM (.08 GPM). Escala del Piloto 4:1.
Pistón del Piloto Sin sello - 717909 Sello de Nitrilo - 717909N Sello de Fluorocarbono -7909V.
• Templada, partes básicas de precisión para durabilidad.
• La posición interna del piloto simplifica el diseño del múltiple.
• Todas las partes externas tienen dicromato de zinc amarillo. Esta capa es ideal para aplicaciones de atomizado de sal.
Flujo Máximo 75 LPM (20 GPM).
Máxima Presión en la Entrada 350 Bar (5000 PSI).
Fuga a 150 SSU (32cST) 5 gotas/min (.33 cc/min) a 350 Bar (5000 PSI).
Escala del Piloto 3:1.
Material del Cartucho Todas las partes de acero. Todas las partes de operación de acero templado.

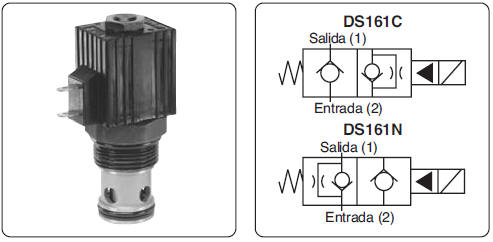

• Baja Histéresis
• Reemplazable, una pieza encapsulada, bobinas con mínima perdida de amperaje.
• Varias terminaciones y voltajes de bobina.
• Varias opciones de accionamiento manual.
• Respuesta rápida disponible. (CH) establecida en 60 LPM (15 GPM).
Flujo Máximo 150 LPM (40 GPM).
Máxima Presión en la Entrada 210 Bar (3000 PSI).
Fuga a 150 SSU (32cST) 20 gotas/min (1.33 cc/min).
Voltaje Mínimo de Operación 85% del Voltaje establecido a 20ºC (72ºF).
Tiempo de Respuesta Energizado Des-Energizado C, CR 50 ms 130 ms CH 40 ms 60 ms
N, NR 45 ms 75 ms .
Material del Cartucho Todas las partes de acero. Todas las partes de operación de acero templado.
• Baja Histéresis.
• Reemplazable, una pieza encapsulada, bobinas con mínima perdida de amperaje.
• Varias terminaciones y voltajes de bobina.
• Varias opciones de accionamiento manual.
Flujo Establecido (En 70 PSI ΔP) 260 LPM (70 GPM).
Máxima Presión en la Entrada 210 Bar (3000 PSI) Fuga a 150 SSU (32cST) 20 gotas/min (1.33 cc/min).
Voltaje Mínimo de Operación 85% del Voltaje establecido a 20ºC (72ºF).
Tiempo de Respuesta Energizado Des-Energizado C, CR 160 ms 350 ms N, NR 45 ms 300 ms.
Material del Cartucho Todas las partes de acero. Todas las partes de operación de acero templado.
• Baja Histéresis
• Reemplazable, una pieza encapsulada, bobinas con mínima perdida de amperaje.
• Variedad de terminaciones y voltajes de bobina.
• Variedad en opciones disponibles de Accionamiento manual.
• Respuesta rápida disponible. (CH y CHR) establecida en 11 LPM (3.0 GPM).
Flujo Establecido (En 70 PSI ΔP) 30 LPM (8 GPM).
Máxima Presión en la Entrada 210 Bar (3000 PSI).
Fuga a 150 SSU (32cST) 5 gotas/min (.33 cc/min).
Voltaje Mínimo de Operación 85% del Voltaje establecido a 20ºC (72ºF).
Tiempo de Respuesta Energizado Des-Energizado C, CR 80 ms 50 ms CH, CHR 60 ms 30 ms N, NR 50 ms 50 ms
Material del Cartucho Todas las partes de acero. Todas las partes de operación de acero templado.

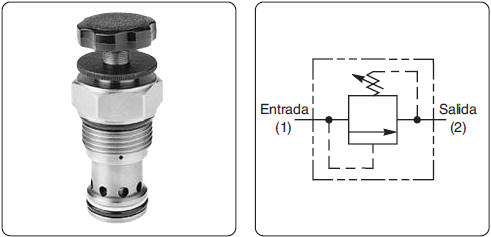

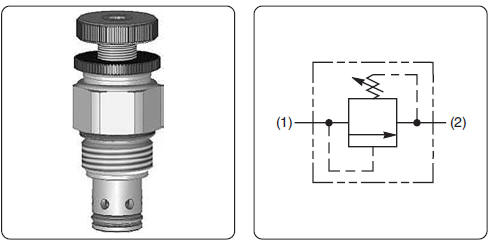

Válvula de alivio de tipo carrete operado por piloto.
• Templada, partes básicas de precisión para durabilidad.
• Adaptador de bajo perfil para donde es requerido el espacio reducido.
• Cabeza móvil totalmente guiada para restablecimiento más consistente.
• Los adaptadores de acero están recubiertos con dicromato de zinc amarillo para protección de atomizado de sal.
• “D” Ring de poliuretano elimina los anillos de respaldo y previene la hidrólisis.
• Una pantalla interna protege al resorte del piloto de la suciedad. Flujo Máximo 113 LPM (30 GPM).
Máxima Presión en la Entrada 380 Bar (5500 PSI).
Máxima Presión de Ajuste 350 Bar (5000 PSI).
Presión de Restablecimiento 90% de la Presión de Ruptura.
Fuga a 150 SSU (32cSt) 82 cc/min. (5 cu. in. /min.) @ 75% de la presión de ruptura
Material del Cartucho Todas las partes de acero. Todas las partes de operación de acero templado.
Válvula de alivio de tipo carrete operado por piloto.
• Baja curva de Accionamiento.
• Piloto tipo bola para estabilidad agregada.
• Diseño de operación por piloto de alta precisión.
• Templada, partes básicas de precisión para durabilidad.
• Tamaño compacto para requerimiento de espacio reducido.
• Los adaptadores de acero están recubiertos con dicromato de zinc amarillo para protección de atomizado de sal.
Flujo Máximo 302.8 LPM (80 GPM).
Máxima Presión en la Entrada 380 Bar (5500 PSI).
Máxima Presión de Ajuste 350 Bar (5000 PSI).
Presión de Restablecimiento 80% de la Presión de Ruptura.
Fuga a 150 SSU (32cSt) 82 cc/min. (5 cu. in. /min.) @ 75% de la presión de ruptura. Material del Cartucho Todas las partes de acero. Todas las partes de operación de acero templado.

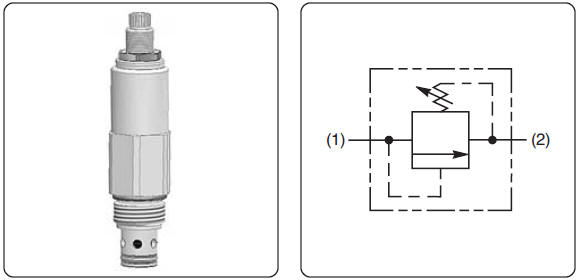

Válvulas de alivio de tipo cabeza móvil de acción directa.
• Templada, partes básicas de precisión para durabilidad.
• Tamaño compacto para donde es requerido el espacio reducido.
• Respuesta rápida.
Flujo Máximo 37.5 LPM (10 GPM).
Máxima Presión en la Entrada 240 Bar (3500 PSI).
Máxima Presión de Ajuste 210 Bar (3000 PSI).
Presión de Restablecimiento 80% de la Presión de Ruptura.
Fuga a 150 SSU (32cSt) 40 gotas/min (2.6 cc/min.) @ 75% de la presión de ruptura.
Material del Cartucho Todas las partes de acero. Todas las partes de operación de acero templado.

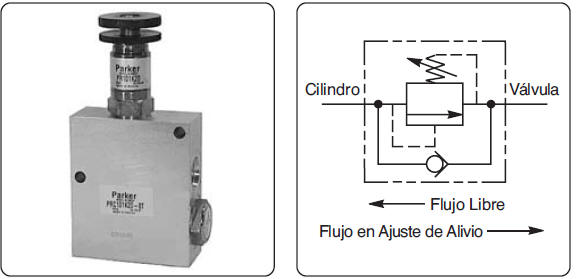

Válvula de alivio de acción directa con válvula check de flujo inverso libre.
• Templada, partes básicas de precisión para durabilidad.
• Construcción del cuerpo en acero con acabado áspero.
• Diseño de baja fuga.
• Check de cartucho ínter-construido lo que reduce extensión de tubería.
• Alivio de cartucho de área diferencial.
• Todas las partes externas están recubiertas con dicromato de zinc amarillo. Esta cubierta es ideal para aplicaciones de atomizado de sal.
Flujo Máximo 56.7 LPM (15 GPM).
Máxima Presión en la Entrada 380 Bar (5500 PSI).
Máxima Presión de Ajuste 350 Bar (5000 PSI).
Presión de Restablecimiento 80% de la Presión de Ruptura
Fuga a 150 SSU (32cSt) 10 gotas/min (.66 cc/min.) @ 75% de la presión de ruptura.
Material del Cartucho Todas las partes de acero. Todas las partes de operación de acero templado.

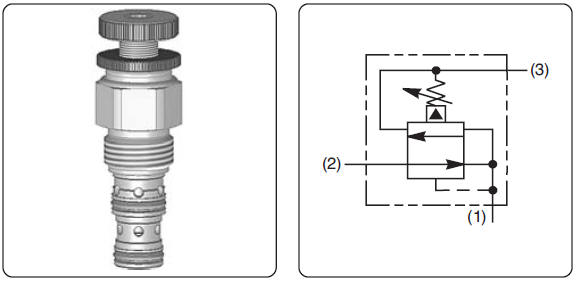

• Templada, partes básicas de precisión para durabilidad.
• Adaptador de bajo perfil para donde es requerido el espacio reducido.
• Cabeza móvil totalmente guiada para restablecimiento más consistente.
• Los adaptadores de acero están recubiertos con dicromato de zinc amarillo para protección de atomizado de sal.
• “D” Ring de poliuretano elimina los anillos de respaldo y previene la hidrólisis.
• Una pantalla interna protege al resorte del piloto de la suciedad.
Flujo Máximo 56.3 LPM (15 GPM)
Máxima Presión en la Entrada 380 Bar (5500 PSI).
Máxima Presión de Ajuste 350 Bar (5000 PSI).
Máximo Flujo de Drenado 0.94 LPM (0.25 GPM)
Material del Cartucho Todas las partes de acero. Todas las partes de operación de acero templado.
Rango de Temp. de Operación (Ambiente) -45ºC a +93.3 ºC (“D” Ring) (-50ºF a +200ºF) -31.7ºC a +121.1 ºC (Fluorocarbono) (-25ºF a +250ºF)
• Templada, partes básicas de precisión para durabilidad.
• Adaptador de bajo perfil para donde es requerido el espacio reducido.
• Cabeza móvil totalmente guiada para restablecimiento más consistente.
• Los adaptadores de acero están recubiertos con dicromato de zinc amarillo para protección de atomizado de sal.
• “D” Ring de poliuretano elimina los anillos de respaldo y previene la hidrólisis.
• Una pantalla interna protege al resorte del piloto de la suciedad.
Flujo Máximo 56.3 LPM (15 GPM).
Máxima Presión en la Entrada 380 Bar (5500 PSI).
Máxima Presión de Ajuste 350 Bar (5000 PSI).
Máximo Flujo de Drenado 0.94 LPM (0.25 GPM).
Material del Cartucho. Todas las partes de acero. Todas las partes de operación de acero templado.
Rango de Temperatura de Operación (Ambiente) -45ºC a +93.3 ºC (“D” Ring) (-50ºF a +200ºF) -31.7ºC a +121.1 ºC (Fluorocarbono) (-25ºF a +250ºF).

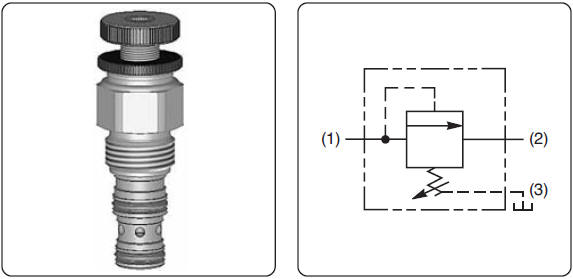

Válvula de Secuencia Operada por Piloto (Pilotada Internamente, Drenada Externamente).
• Templada, partes básicas de precisión para durabilidad.
• Adaptador de bajo perfil para donde es requerido el espacio reducido.
• Cabeza móvil totalmente guiada para restablecimiento más consistente.
• Los adaptadores de acero están recubiertos con dicromato de zinc amarillo para protección de atomizado de sal.
• “D” Ring de poliuretano elimina los anillos de respaldo y previene la hidrólisis.
• Una pantalla interna protege al resorte del piloto de la suciedad.
Flujo Máximo 56.3 LPM (15 GPM).
Máxima Presión en la Entrada 380 Bar (5500 PSI).
Máxima Presión de Ajuste 350 Bar (5000 PSI).
Máximo Flujo de Drenado (Puerto 3) 0.94 LPM (0.25 GPM)
Presión de Restablecimiento 90% de la Presión de Ruptura
Fuga a 150 SSU (32cSt) 82 cc/min. (5 cu. in. /min.) a 210 Bar (3000 PSI)
Material del Cartucho Todas las partes de acero. Todas las partes de operación de acero templado.

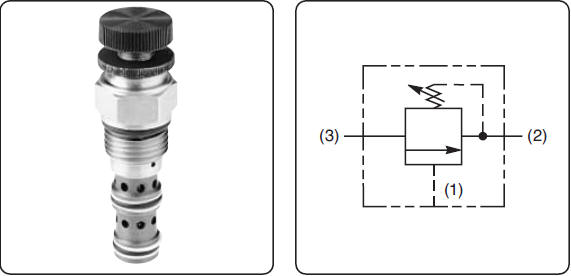

Válvula de Secuencia Operada por Piloto (Pilotada Externamente, Venteada Internamente).
• Templada, partes básicas de precisión para durabilidad.
• Adaptador de bajo perfil para donde es requerido el espacio reducido.
• Cabeza móvil totalmente guiada para restablecimiento más consistente.
• Los adaptadores de acero están recubiertos con dicromato de zinc amarillo para protección de atomizado de sal.
• “D” Ring de poliuretano elimina los anillos de respaldo y previene la hidrólisis.
• Una pantalla interna protege al resorte del piloto de la suciedad.
Flujo Máximo 56.3 LPM (15 GPM).
Máxima Presión en la Entrada 380 Bar (5500 PSI).
Máxima Presión de Ajuste 350 Bar (5000 PSI).
Máximo Flujo de Drenado 0.94 LPM (0.25 GPM).
Presión de Restablecimiento 90% de la Presión de Ruptura.
Fuga a 150 SSU (32cSt) 82 cc/min. (5 cu. in. /min.) a 210 Bar (3000 PSI)
Material del Cartucho Todas las partes de acero. Todas las partes de operación de acero templado.
• Alivios de área diferencial de acción rápida.
• Baja fuga.
• Piloto tipo bola para agregar estabilidad.
• Todas las partes externas están recubiertas con dicromato de zinc amarillo. Esta cubierta es ideal para aplicaciones de atomizado de sal.
Flujo Máximo 75 LPM (20 GPM).
Máxima Presión en la Entrada 380 Bar (5500 PSI).
Máxima Presión de Ajuste 350 Bar (5000 PSI).
Presión de Restablecimiento 80% de la Presión de Ruptura.
Fuga a 150 SSU. (32cSt) 10 gotas/min (.66 cc/min.) @ 75% de la presión de ruptura.
Material del Cartucho. Todas las partes de acero. Todas las partes de operación de acero templado.
Material del Cuerpo. Acero
Rango de Temperatura de Operación (Ambiente) -40ºC a +93.3 ºC (Nitrilo)
(-40ºF a +200ºF) -31.7ºC a +121.1 ºC (Fluorocarbono) (-25ºF a +250ºF).

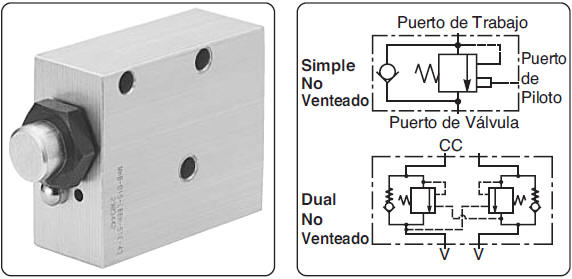

• Diseño de cabeza móvil cónica proporciona un más amplio control restringido del golpe para una operación estable.
• Templada, partes básicas de precisión para durabilidad.
• Opción disponible de venteo externo para aplicaciones de alta presión de retorno.
• Tapa resistente a modificaciones para agregar seguridad.
• Disponibles varias graduaciones de piloto para flexibilidad en la aplicación. Flujo Graduado 46.25 LPM (15 GPM).
Máxima Presión en la Entrada 210 Bar (3000 PSI)
Fuga a 150 SSU (32cSt) 5 gotas/min (.33 cc/min.) @ 80% de la presión de ruptura térmica.
Material de la Válvula Todas las partes de acero. Todas las partes de operación de acero templado.
Material del Cuerpo Aluminio.
Rango de Temperatura de Operación (Ambiente) -31.7ºC a +121.1 ºC (Fluorocarbono) (-25ºF a +250ºF).

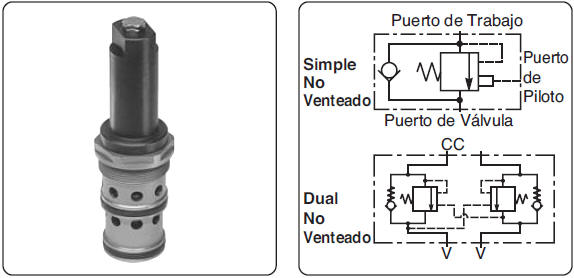

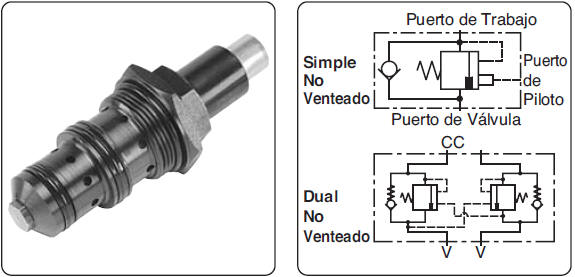

Válvula de Contrabalance Estilo Cartucho con Cuerda.
• Diseño de cabeza móvil cónica proporciona un más amplio control restringido del golpe para una operación estable.
• Asiento templado proporciona un soporte de carga confiable.
• Opción disponible de venteo externo para aplicaciones de alta presión de retorno.
• Tapa resistente a modificaciones para agregar seguridad.
• Disponibles varias graduaciones de piloto para flexibilidad en la aplicación.
• Cavidad única previene que otras válvulas sean “accidentalmente” instaladas.
Flujo Graduado 142.5 LPM (38 GPM).
Máxima Presión en la Entrada 350 Bar (5000 PSI).
Fuga a 150 SSU (32cSt) 5 gotas/min (.33 cc/min.) @ 80% de la presión de ruptura térmica.
Material del Cartucho Todas las partes de acero. Todas las partes de operación de acero templado.
Válvula de Contrabalance Estilo Cartucho con Cuerda.
• Diseño de cabeza móvil cónica proporciona un más amplio control restringido del golpe para una operación estable.
• Asiento templado proporciona un soporte de carga confiable.
• Opción disponible de venteo externo para aplicaciones de alta presión de retorno.
• Tapa resistente a modificaciones para agregar seguridad.
• Disponibles varias graduaciones de piloto para flexibilidad en la aplicación.
• Cavidad única previene que otras válvulas sean “accidentalmente” instaladas.
Flujo Graduado 300 LPM (80 GPM).
Máxima Presión en la Entrada 350 Bar (5000 PSI)
Fuga a 150 SSU. (32cSt) 5 gotas/min (.33 cc/min.) @ 80% de la presión de ruptura térmica.
Material del Cartucho Todas las partes de acero. Todas las partes de operación de acero templado.
